Media della posizione della Base in FIX

Questa guida spiega come utilizzare il metodo di immissione delle coordinate FIX medie nell'app Emlid Flow per ottenere le coordinate di un punto noto e impostare la base su di esso.

Il metodo Average FIX consente di determinare le coordinate della base con assoluta precisione centimetrica. In questo caso, la vostra base funge da rover che riceve i dati di correzione da un servizio NTRIP via Internet.

NOTE

Puoi scoprire come ottenere correzioni da un servizio NTRIP nella guida al servizio Utilizzo di NTRIP.

Posizionamento della Base nel campo

Per posizionare la stazione base sul campo, seguire i consigli seguenti.

Vista del cielo limpido senza ostacoli

Per posizionare correttamente la Base Reach è necessario avere una vista del cielo limpida di 30 gradi sopra l'orizzonte. Non dovrebbero esserci ostacoli che potrebbero bloccare la vista come edifici, alberi, automobili, esseri umani, computer portatili, ecc.

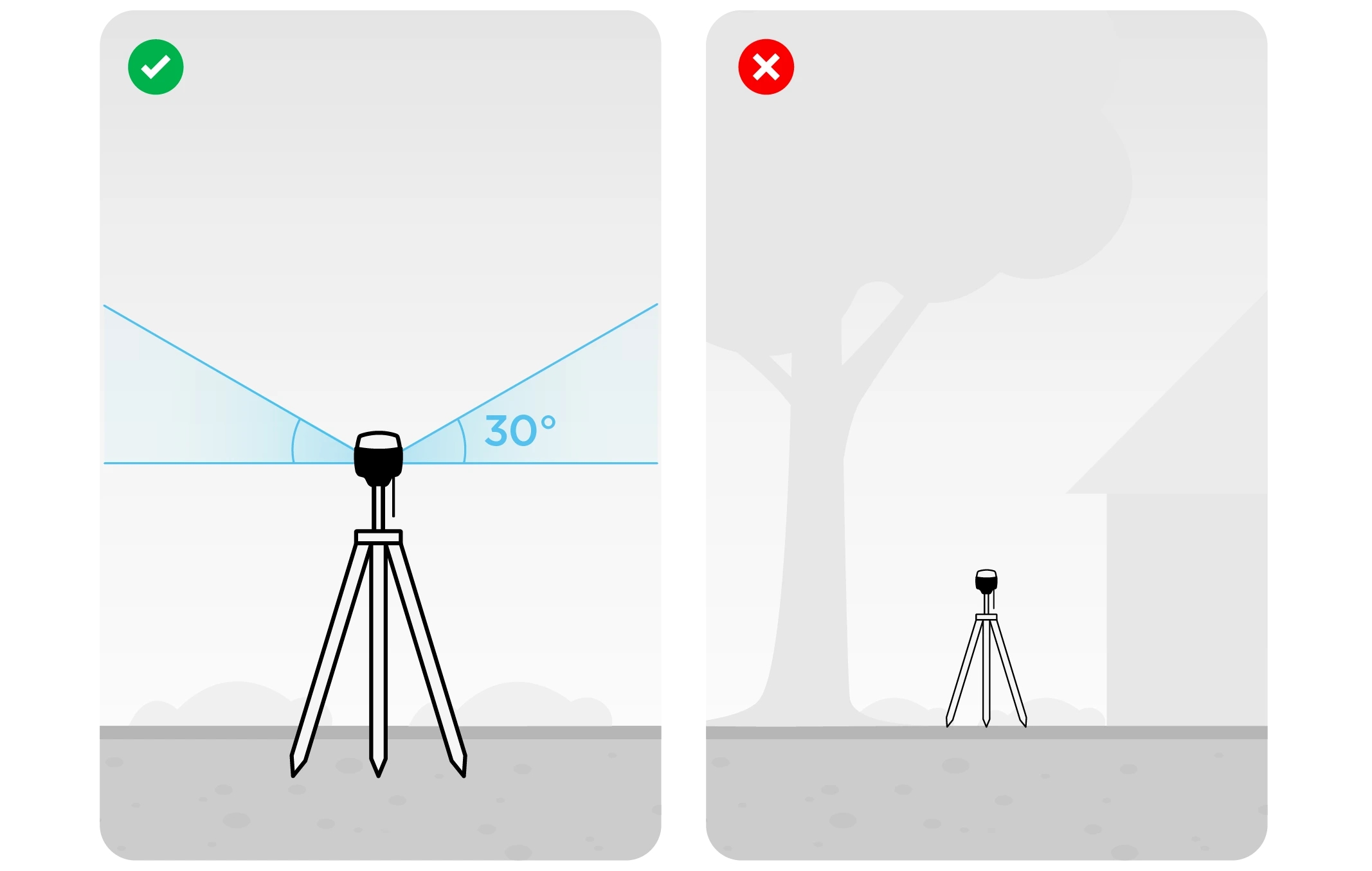

Dai un'occhiata alle 2 immagini qui sotto. L'immagine a sinistra mostra le condizioni desiderabili per la posizionare la Base Reach. Quello a destra è un esempio di condizioni ambientali sfavorevoli come la visuale ridotta del cielo, possibili ostacoli o vegetazione nelle vicinanze.

Esempi di ambienti consigliati ed inadeguati per il posizionamento della Base Reach

Esempi di ambienti consigliati per il posizionamento della Base Reach:

• campo

• cima della collina

• tetto

Esempi di ambienti inadeguati per il posizionamento della Base Reach:

• al chiuso

• aree urbane

• zona forestale

Nessun dispositivo elettronico nelle vicinanze

I dispositivi elettronici possono produrre rumore RF che potrebbe influenzare la ricezione del segnale GNSS. Tenere tutti i dispositivi elettronici il più lontano possibile dal GNSS Reach.

Misurazione dell'offset

Quando posizioni la tua Base Reach sul campo, assicurati che il dispositivo GNSS Reach sia posizionato esattamente sopra il punto contrassegnato sul treppiede e livellato. Quando si impostano manualmente le coordinate di base, è necessario misurare l'offset dell'altezza dell'antenna. Seguire i passaggi seguenti:

1. Misura la distanza dal segno al fondo del tuo GNSS Reach (h nella Figura 1).

2. Specificare la distanza misurata in Emlid Flow. Calcolerà automaticamente l'altezza dell'antenna.

NOTA

Per Reach RS3, l'altezza dell'antenna è la distanza dal segno sul terreno al punto centrale sul fondo del Reach (h nella Figura 1), punto di riferimento dell'antenna (ARP), più l'altezza del ricevitore al centro di fase dell'antenna (APC), offset dell'altezza dell'antenna. Emlid Flow aggiunge automaticamente l'offset dell'altezza dell'antenna, che è 134 mm.

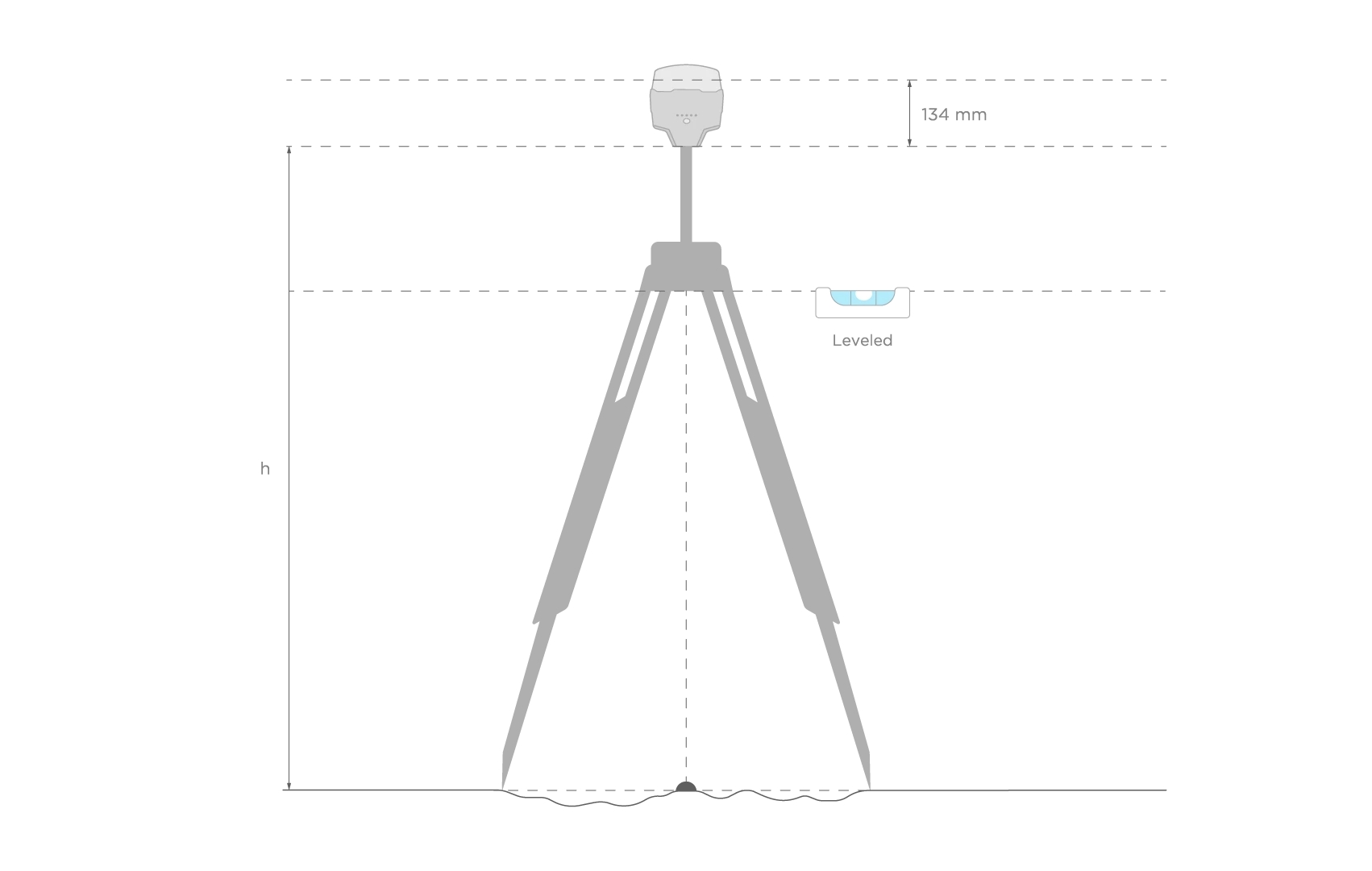

Impostazione e misurazione dell'offset dell'antenna GNSS Reach come Base

Dopo aver posizionato l'antenna GNSS Reach sopra il segno e misurato l'altezza dell'antenna, sei pronto per impostare la posizione della Base ase nell'app Emlid Flow.

Impostazione delle coordinate della Base nell'app Emlid Flow

Una volta che la tua base riceve le correzioni RTK dal servizio NTRIP, segui questi passaggi per ottenere le coordinate della tua base nell'app Emlid Flow:

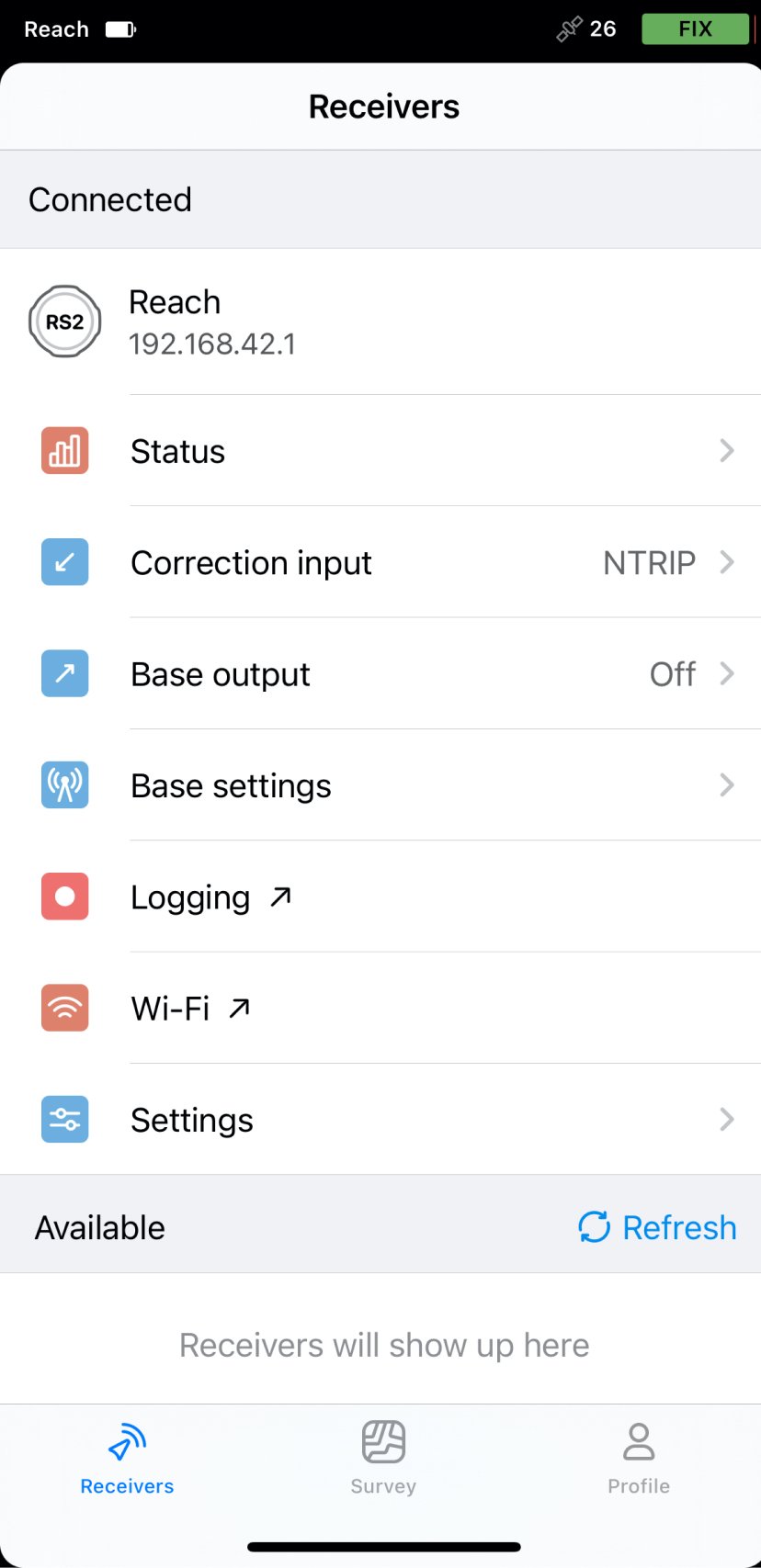

1. Apri l'app Emlid Flow e connettiti al tuo GNSS Reach.

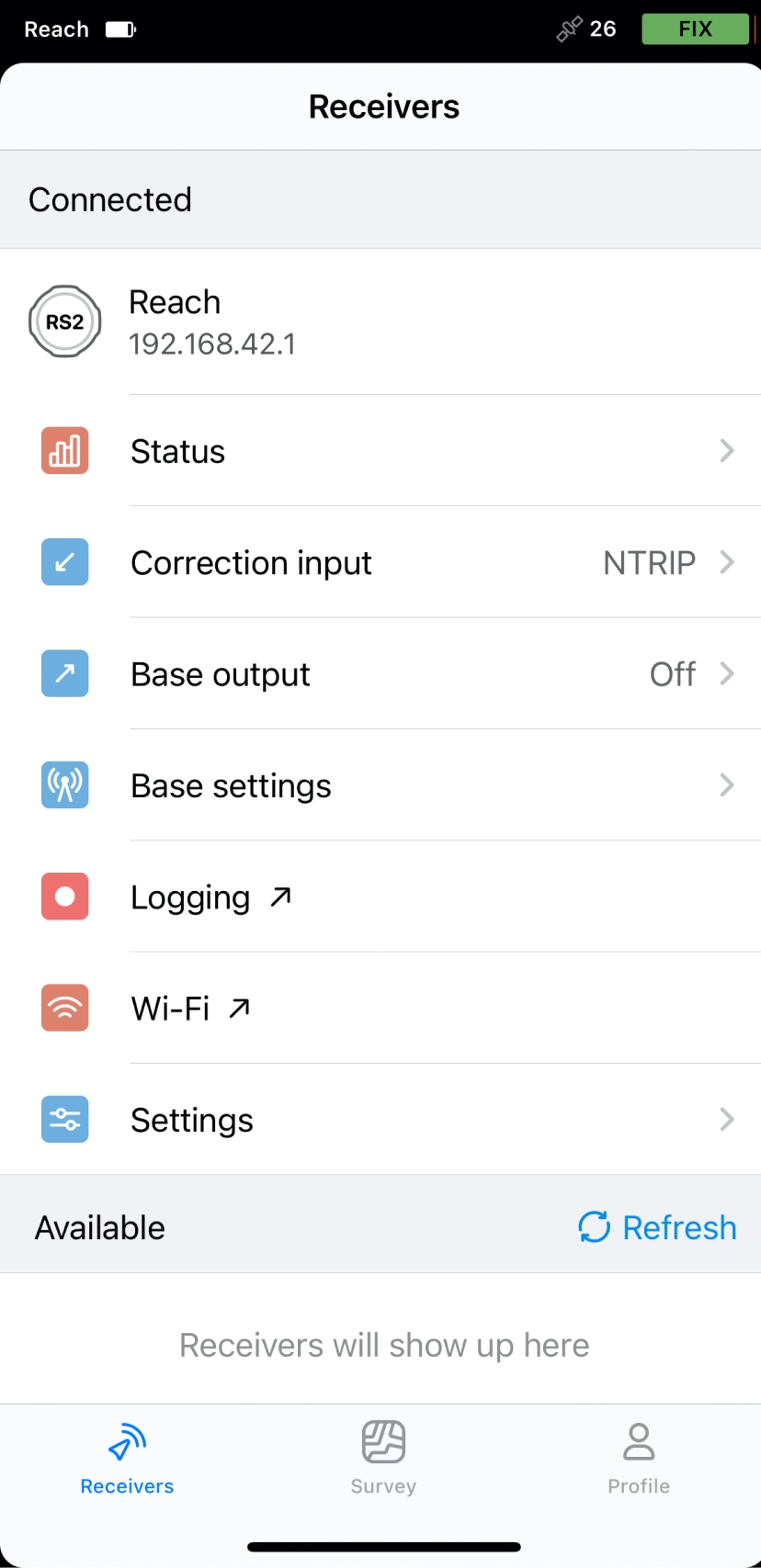

Connessione al GNSS Reach tramite Emlid Flow

1. Vai su Base settings e tocca Configure .

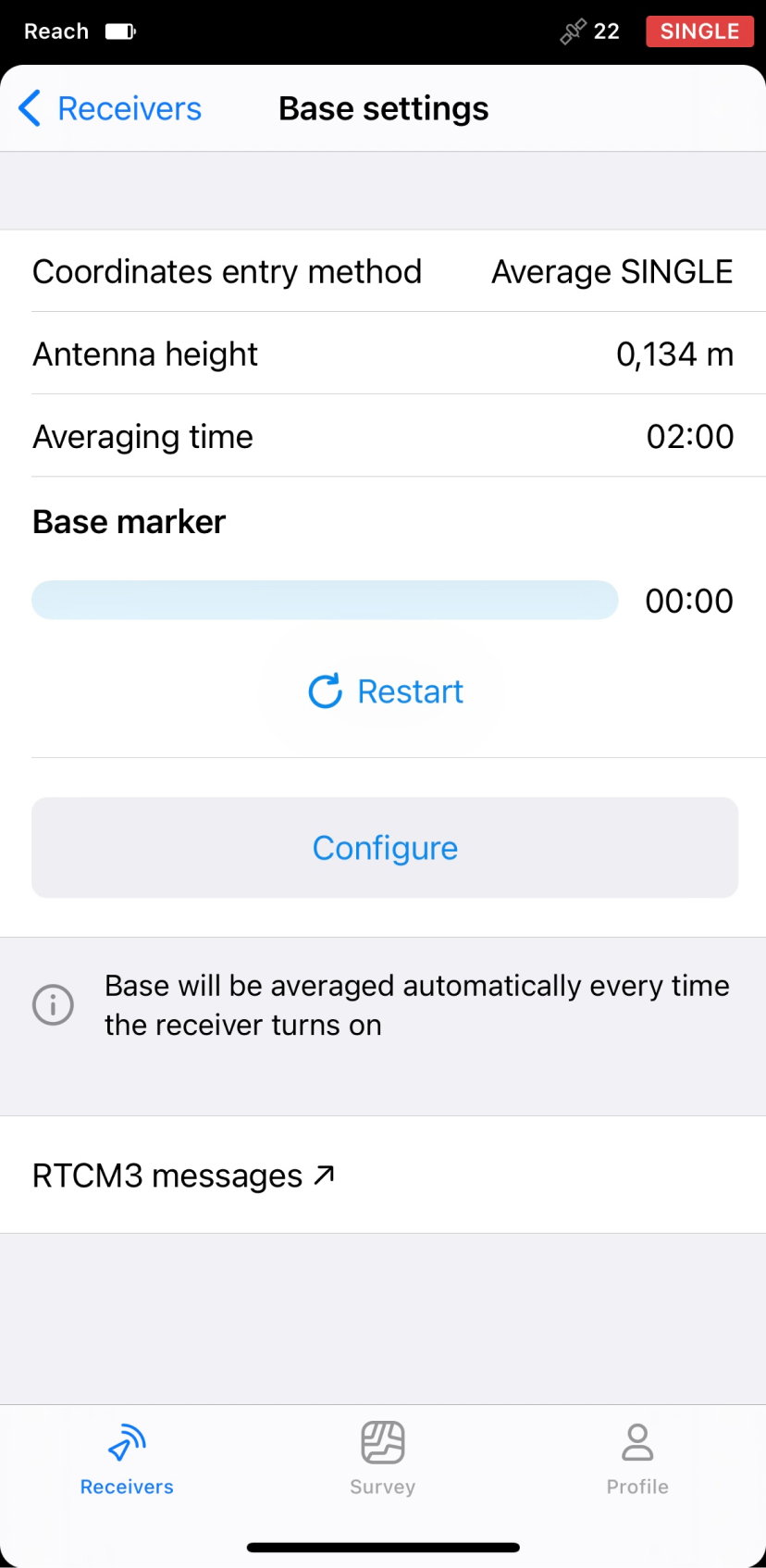

Impostazioni della Base e configurazione

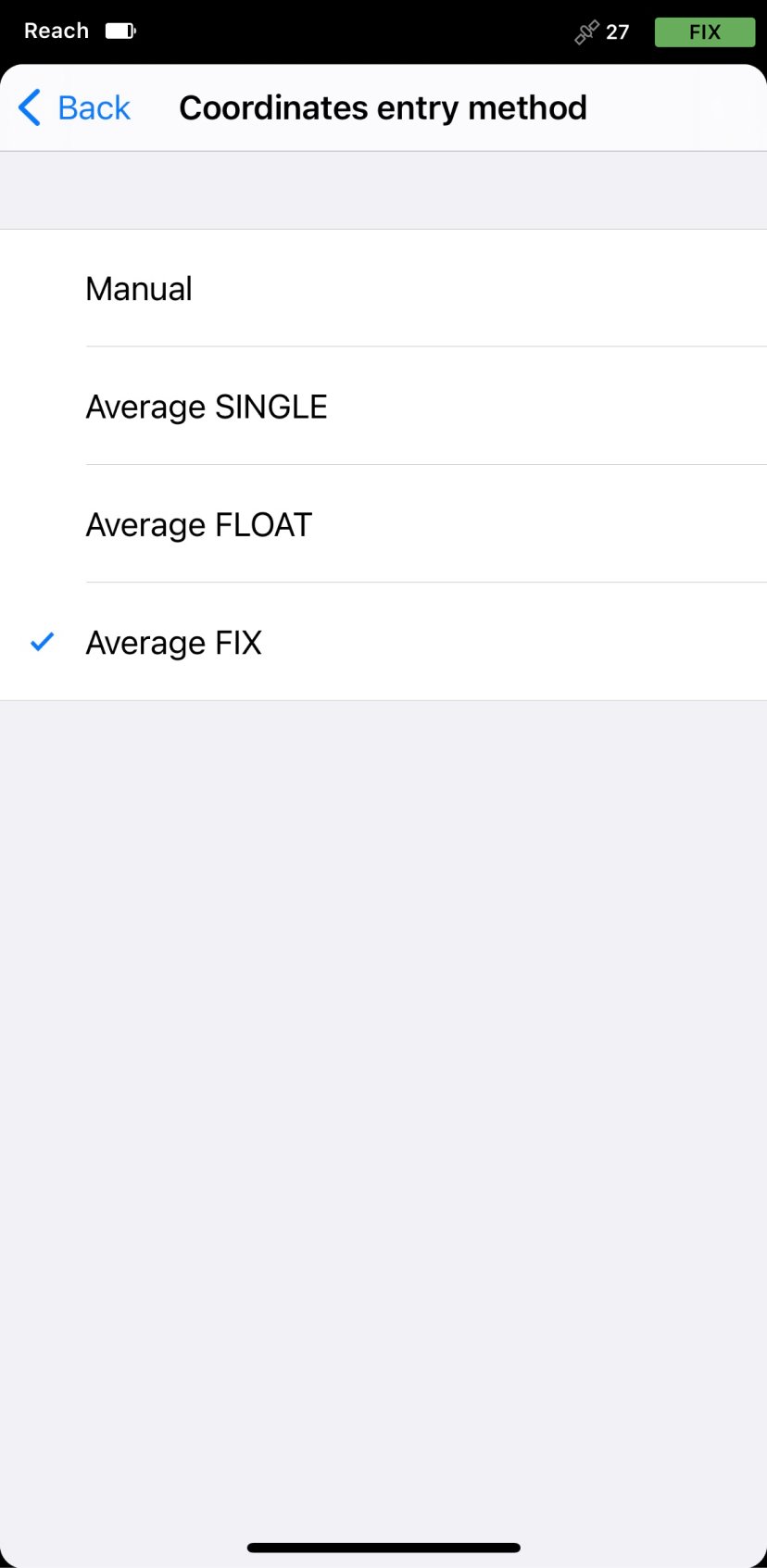

1. Tocca Coordinates entry method e seleziona Average FIX dal menu.

Impostazione delle coordinate su Average FIX

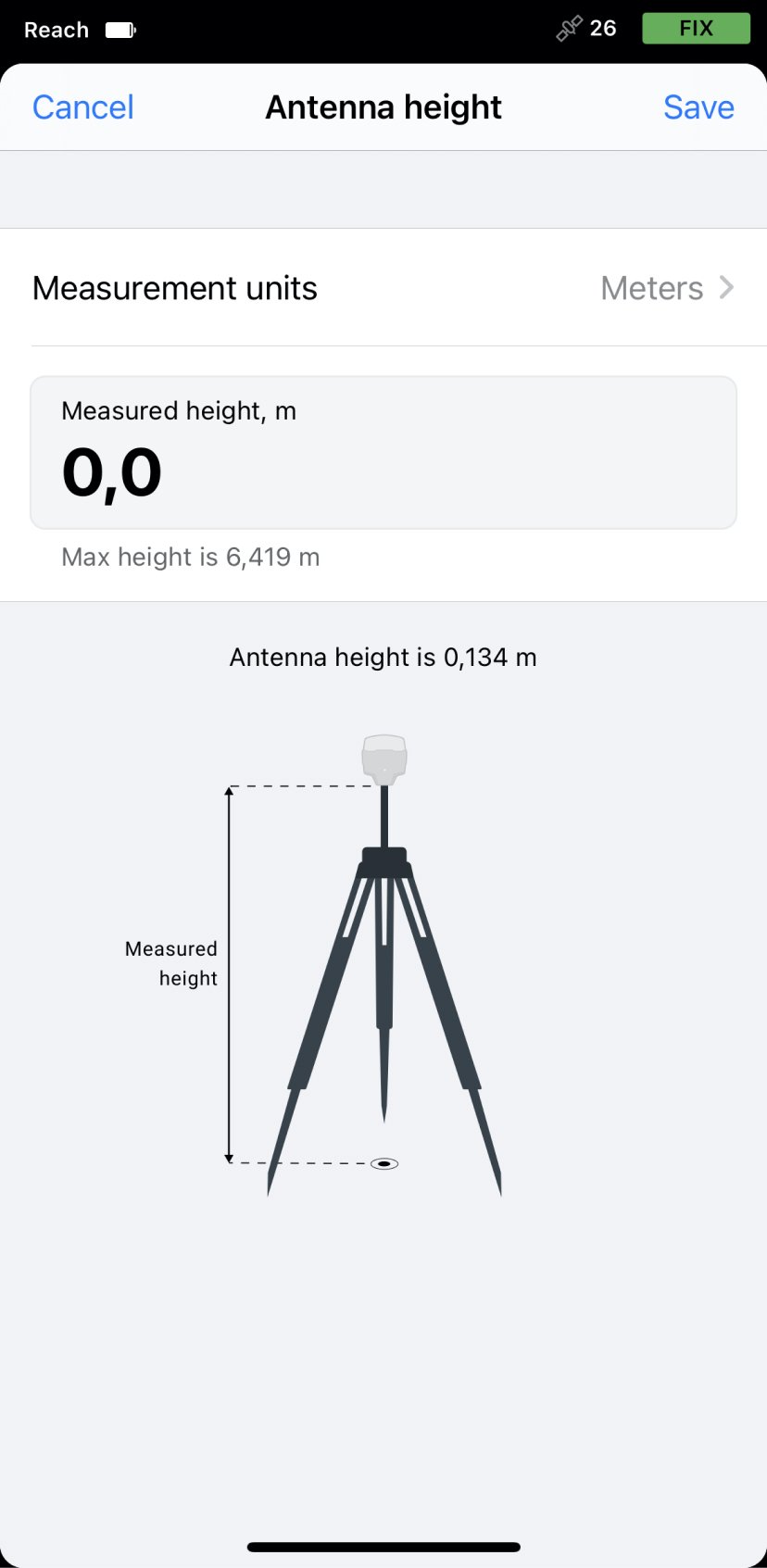

1. Tocca Antenna height per impostare l'altezza dell'antenna e salvarla.

Impostazione dell'altezza dell'antenna GNSS

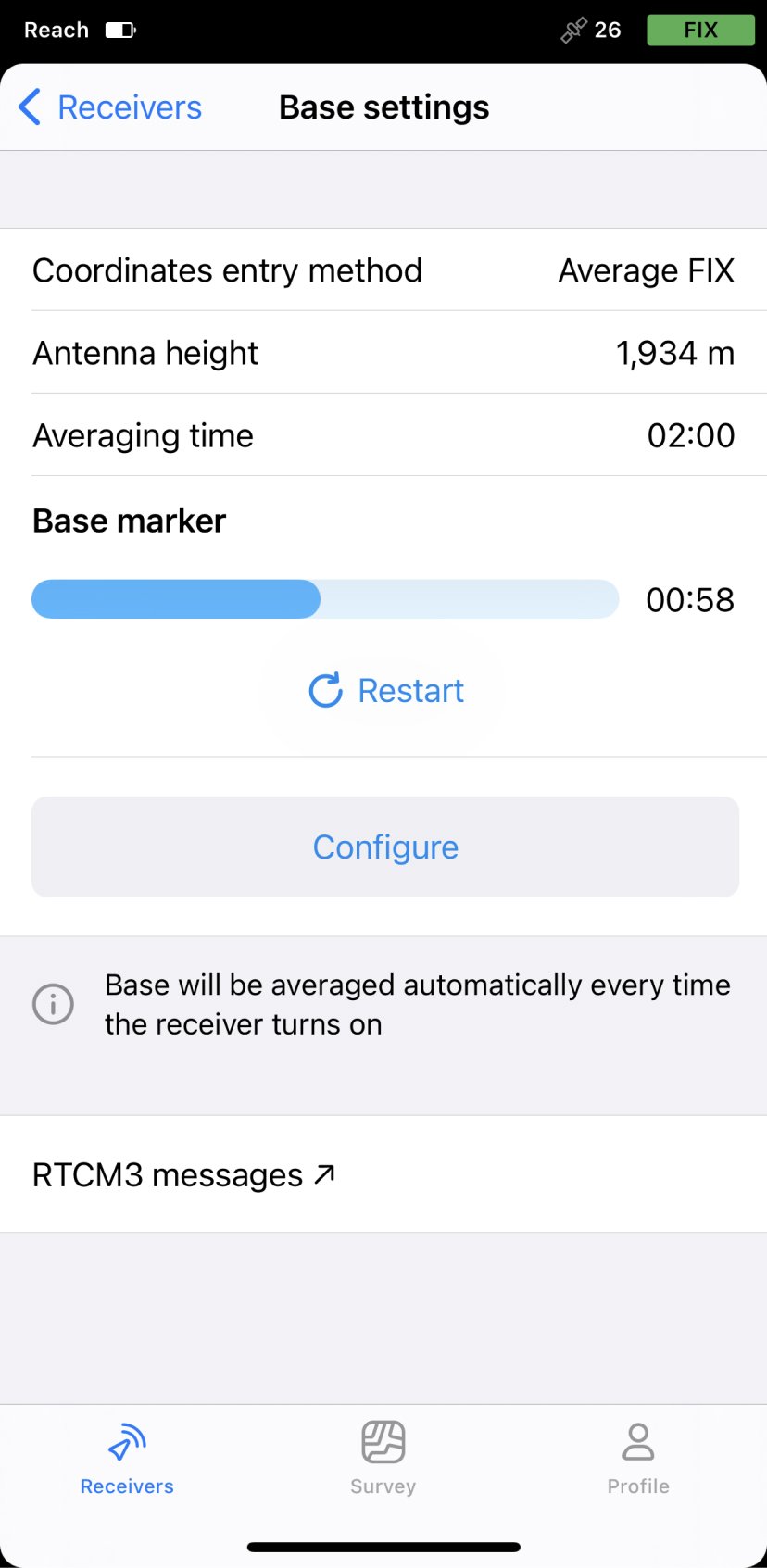

1. Imposta il tempo medio e tocca Save. Dopo aver caricato i dati, vedrai le coordinate medie nella sezione Base marker.

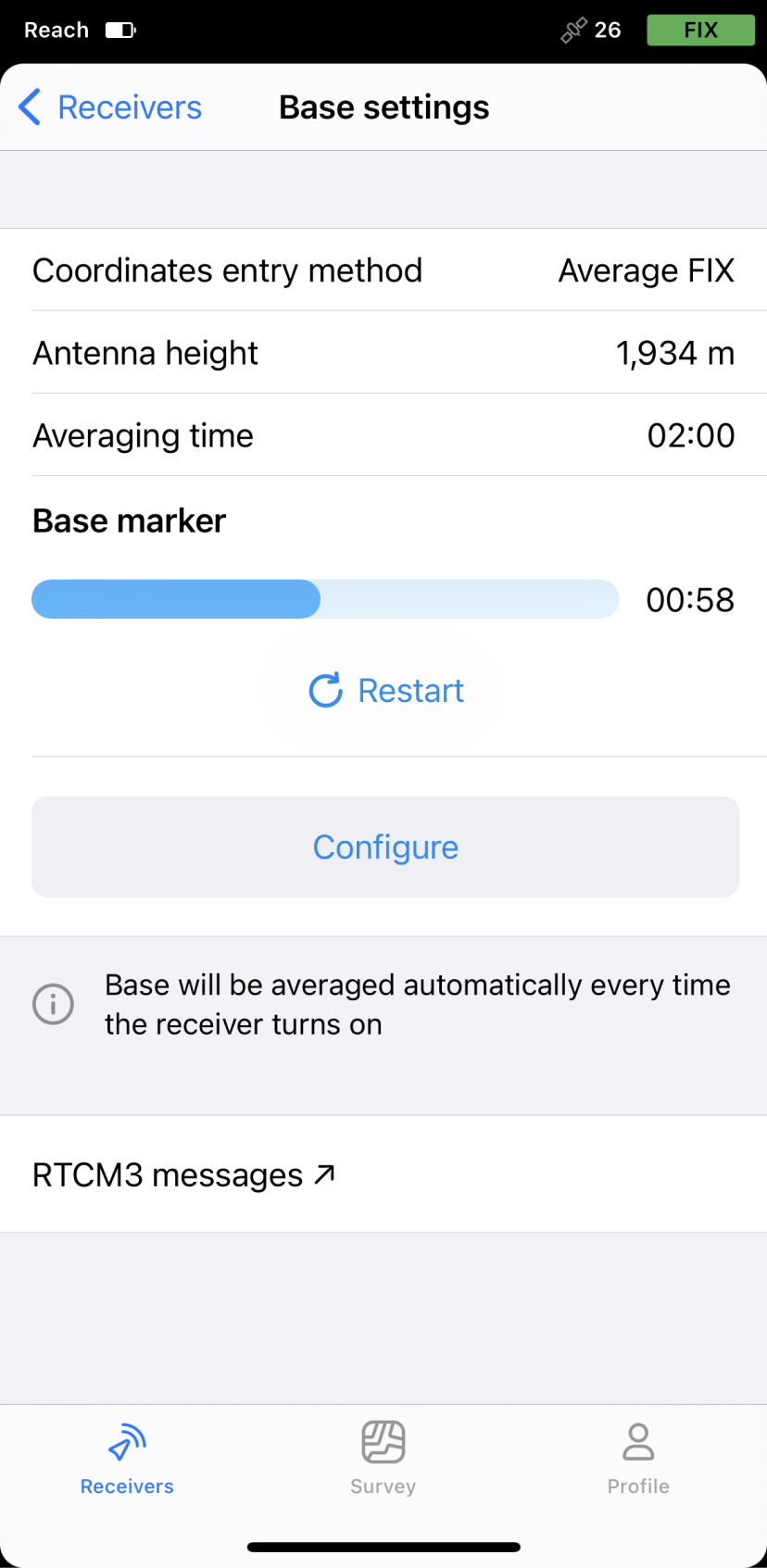

Caricamento dati in Base marker

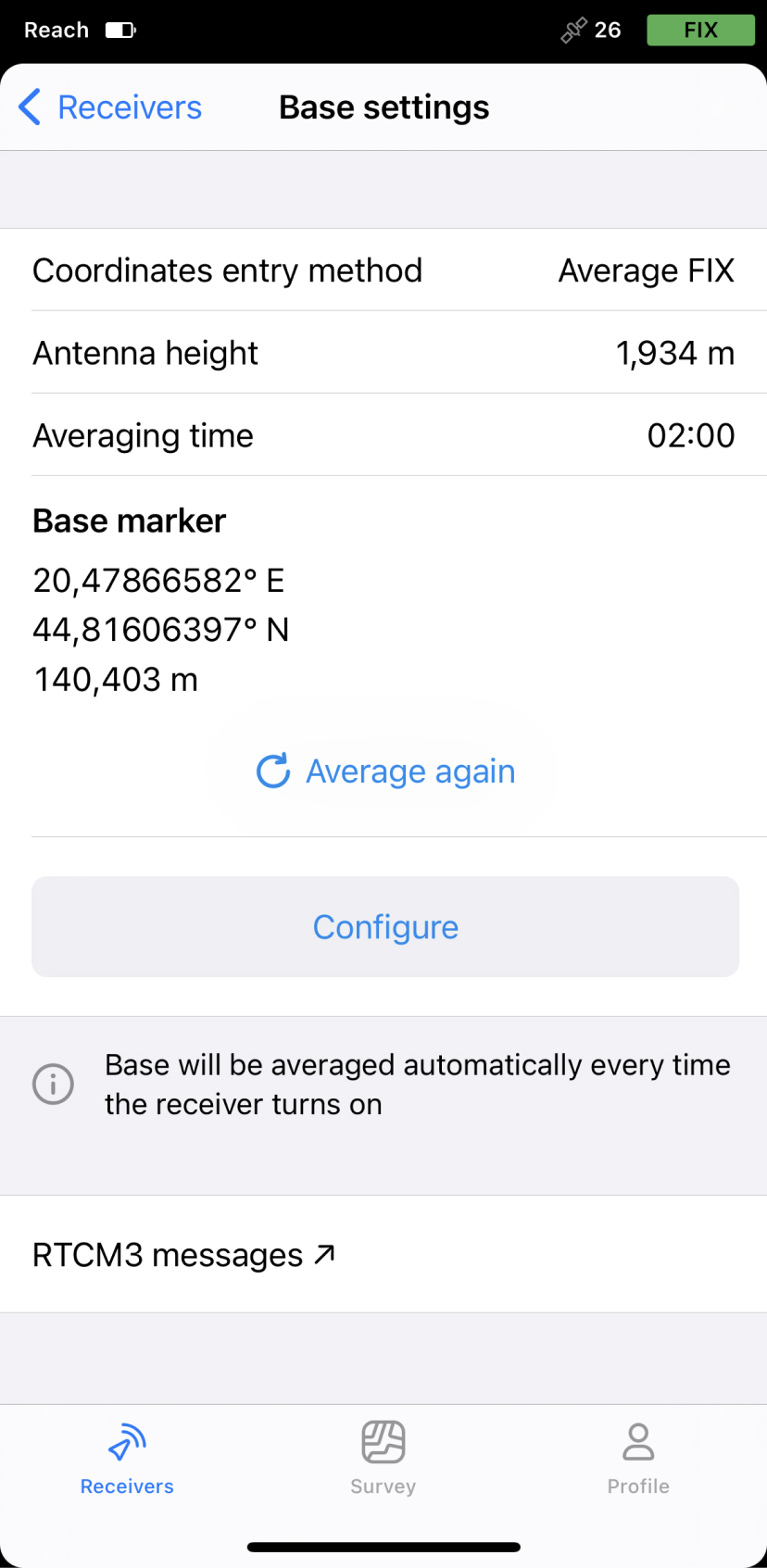

Coordinate medie nella sezione Base marker

NOTA

Dopo aver impostato il sistema di coordinate per il tuo progetto sul Rover, assicurati che il Rover e la Base si trovino nello stesso datum controllando la nota nelle informazioni del progetto.

Ora le coordinate della tua Base sono settate e puoi continuare a impostare un progetto sul tuo Rover.
