Impostare Reach RS3 come Base per il drone RTK DJI Enterprise tramite Emlid Caster con Internet

Ecco come configurare il tuo Reach RS3 come Base per droni DJI RTK con il servizio Emlid Reach Caster per geotaggare le foto dei droni per un'ulteriore mappatura nel software di Fotogrammetria.

I droni DJI RTK utilizzano NTRIP per ricevere correzioni che ti consentono di utilizzare Reach RS3 come stazione base. Reach RS3 può inviare correzioni NTRIP tramite Emlid Caster, tramite Internet o utilizzando l'opzione NTRIP locale in Emlid Flow senza connessione a Internet.

Per configurare il tuo Reach RS3 come base per il drone DJI RTK, avrai bisogno di quanto segue:

  • Drone DJI RTK con GS RTK come Rover

  • Controller

  • Reach RS3 come Base

  • Uno smartphone o tablet con l'app Emlid Flow installata

  • Connessione Internet su entrambi i dispositivi se usi Emlid Caster

  • Accesso a Emlid Caster

In questa guida utilizzeremo il drone DJI Phantom 4 RTK, ma il procedimento è lo stesso per gli altri droni DJI RTK (M3E/M3T/M3M/M300RTK/M350RTK/M30/M30T).

Di seguito, ti spieghiamo il processo di configurazione di Reach RS3 come base per il drone DJI Phantom 4 RTK utilizzando Emlid Caster tramite Internet o l'opzione NTRIP locale in Emlid Flow.

Configurazione Reach RS3 come Base usando Emlid Caster

Per configurare Reach RS3 come base per DJI Phantom 4 RTK utilizzando Emlid Caster, devi accedere a Emlid Caster e ottenere le credenziali NTRIP. Per farlo, segui questi passaggi:

  1. Accedi a Emlid Caster e ottieni le credenziali NTRIP sia per la Base che per il Rover.

  2. Posiziona il tuo Reach RS3 sul treppiede con una visione del cielo limpida

  3. Apri Emlid Flow e connettiti al ricevitore

  4. Connetti il tuo Reach RS3 ad internet

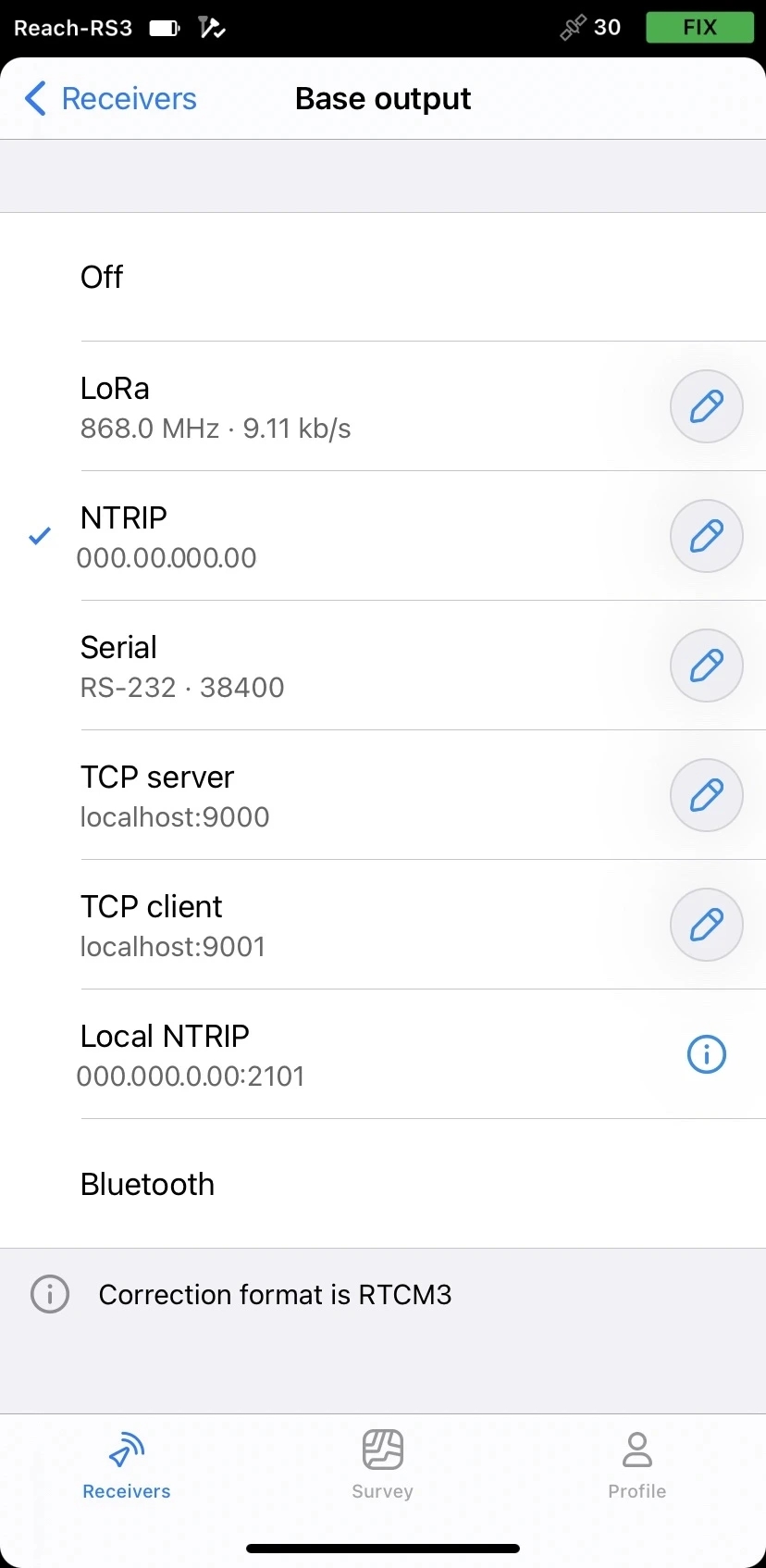

  5. Nella schermata Receivers, clicca su Base output e seleziona l'opzione NTRIP

Schermata Base output per selezionare NTRIP di Emlid Flow
  1. Tocca il pulsante Edit ed inserisci le credenziali NTRIP per la base.

Inserimento delle credenziali NTRIP in Emlid Flow

NOTA Per garantire la corretta trasmissione delle correzioni, ricontrolla le credenziali inserite.

Una volta posizionata e impostata la base, puoi procedere alla configurazione del drone.

Configurazione del drone RTK come Rover

Per configurare il tuo DJI Phantom 4 RTK come Rover (o qualsiasi altro drone DJI Enterprise RTK), segui i passaggi seguenti:

  1. Collega il controller al tuo drone

  2. Apri GS RTK (per il Phantom 4 RTK) o DJI Pilot 2

  3. Seleziona il menu Plan o Fly . Se scegli Plan , seleziona un metodo di pianificazione

  4. Apri Settings toccando l'icona dei 3 punti nell'angolo in alto a destra

  5. Vai alla scheda RTK settings

  6. In RTK Service Type , scegli Custom network RTK e compila il modulo delle credenziali NTRIP.

NOTA

Inserisci le credenziali ottenute quando accedi a Emlid Caster o abiliti l'opzione Local NTRIP in Emlid Flow. Assicurati di utilizzare le credenziali per il Rover.

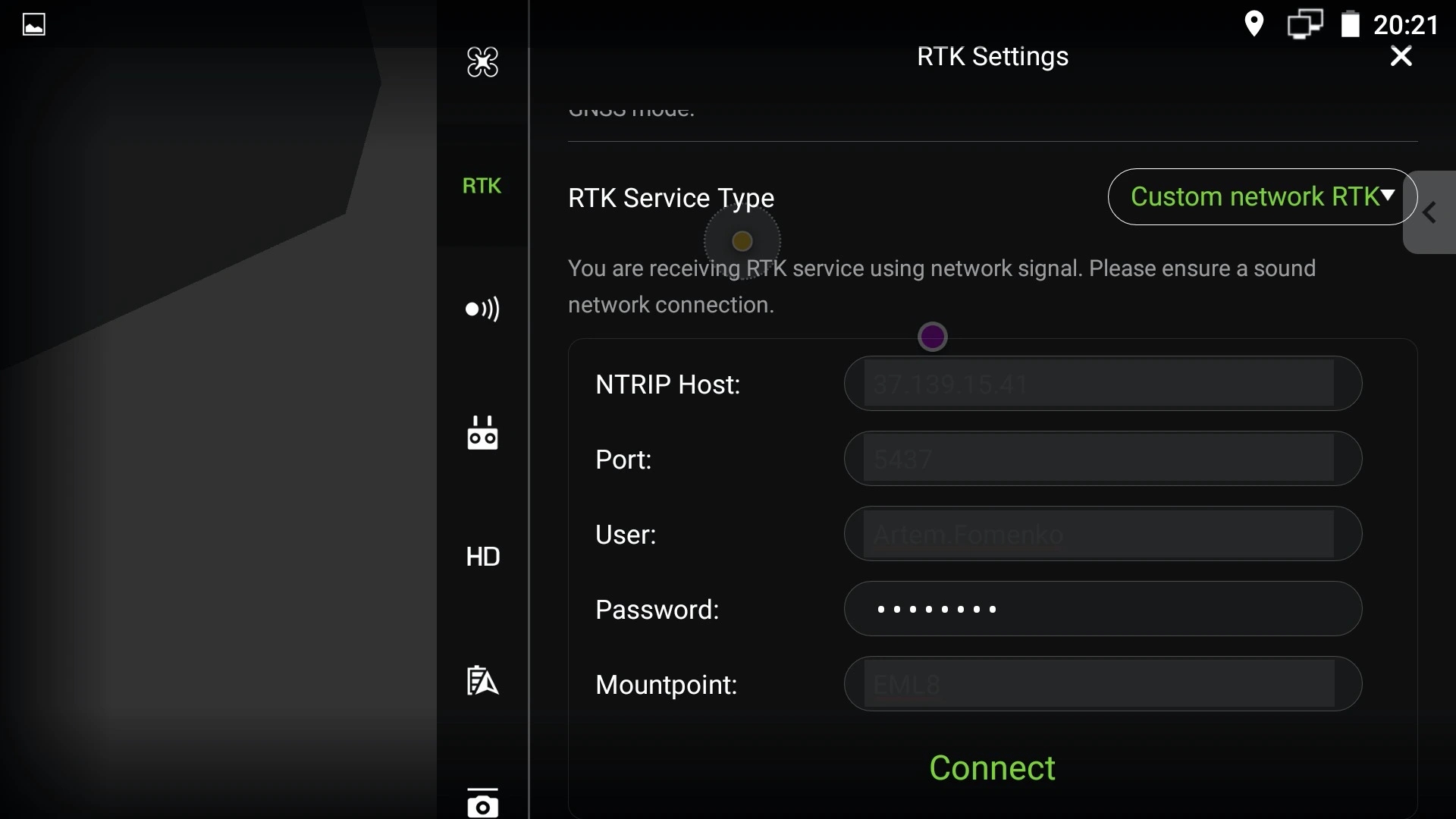

RTK Setting e Custom network RTK
RTK Setting e Custom network RTK
  1. Tocca il pulsante Connect. Verrà visualizzato il messaggio "Network RTK server connection successful". Ciò significa che la Base è collegata correttamente.

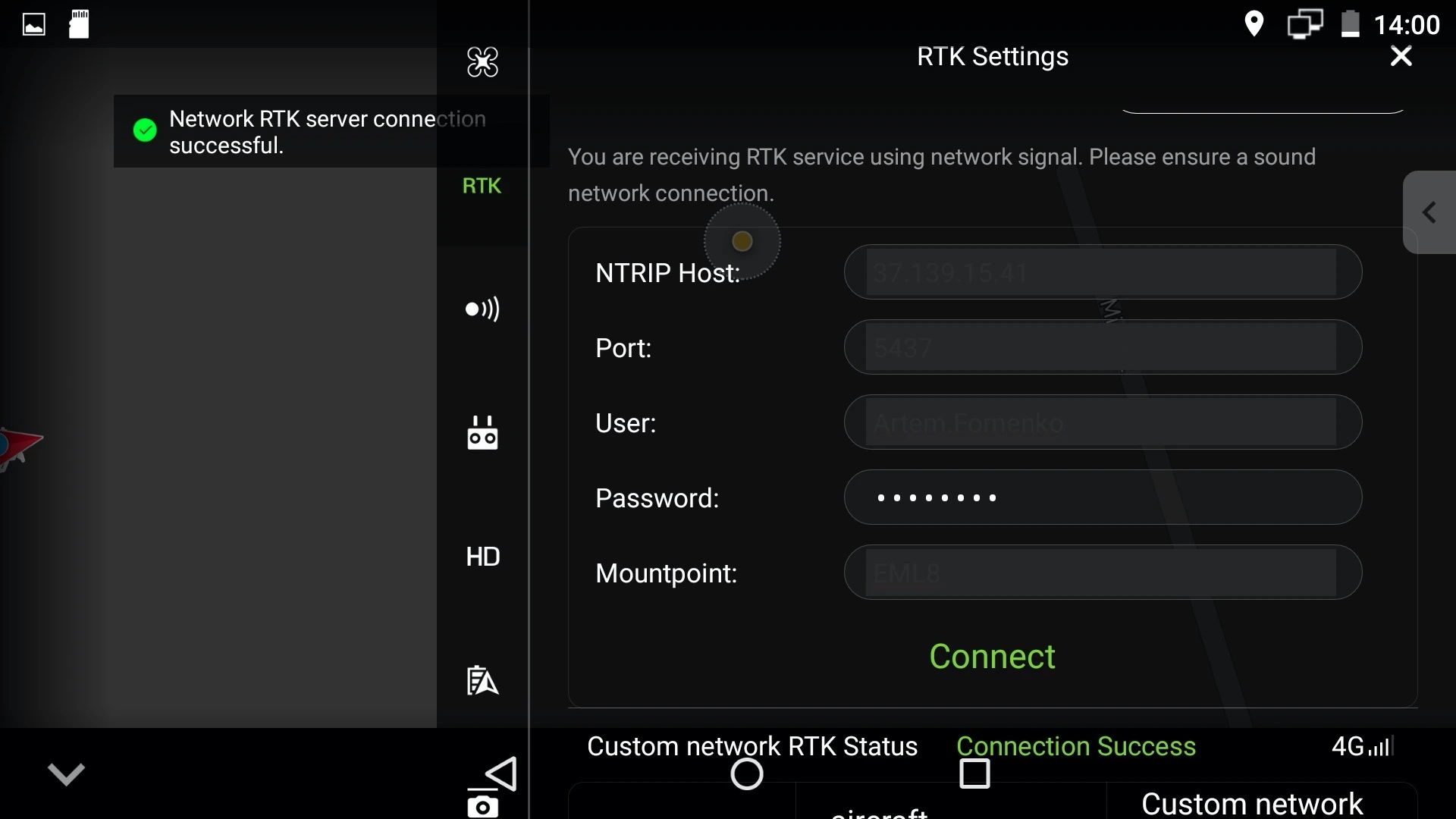

Inserimento dei dati e collegamento corretto della Base in RTK Settings
Inserimento dei dati e collegamento corretto della Base in RTK Settings

Esegui il volo

Quando imposti la comunicazione tra il tuo Reach RS3 e un drone, puoi eseguire il volo. Fornisci a DJI Phantom RTK (o al tuo drone DJI Enterprise RTK) una visuale del cielo limpida e procedi con la missione.

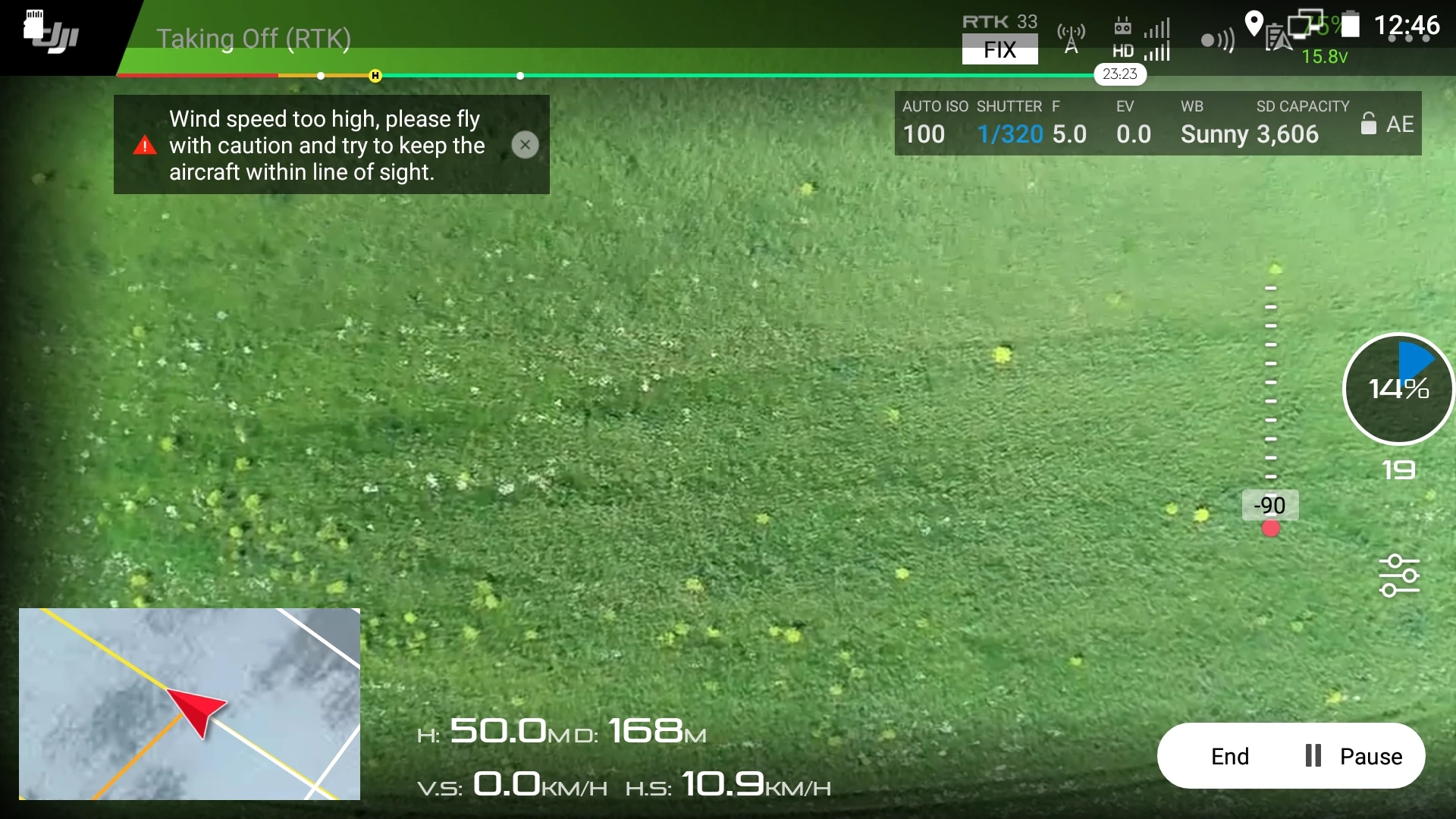

Dopo aver configurato Reach RS3 come Base e il drone RTK come Rover sei pronto per volare
Dopo aver configurato Reach RS3 come Base e il drone RTK come Rover sei pronto per volare

Una volta completato il volo, è possibile scaricare le immagini geotaggate e utilizzarle per un'ulteriore mappatura nel tuo software di fotogrammetria.
