Impostare Reach RS3 come Base per il drone RTK DJI Enterprise tramite NTRIP locale senza Internet

Ecco come configurare il tuo Reach RS3 come Base per droni DJI RTK SENZA avere INTERNET per geotaggare le foto dei droni per un'ulteriore mappatura nel software di Fotogrammetria.

I droni DJI RTK utilizzano NTRIP per ricevere correzioni che ti consentono di utilizzare Reach RS3 come stazione base. Reach RS3 può inviare correzioni NTRIP tramite NTRIP locale in Emlid Flow senza connessione a Internet.

Per configurare il tuo Reach RS3 come base per il drone DJI RTK, avrai bisogno di quanto segue:

• Drone DJI RTK con GS RTK come Rover

• Controller

• Reach RS3 come Base

• Uno smartphone o tablet con l'app Emlid Flow installata

In questa guida utilizzeremo il drone DJI Phantom 4 RTK, ma il procedimento è lo stesso per gli altri droni DJI RTK (M3E/M3T/M3M/M300RTK/M350RTK/M30/M30T).

Di seguito, ti spieghiamo il processo di configurazione di Reach RS3 come base per il drone DJI Phantom 4 RTK utilizzando l'opzione NTRIP locale in Emlid Flow.

Configurazione Reach RS3 come Base

Reach RS3 può inviare correzioni NTRIP tramite NTRIP Locale senza avere connessione ad internet.

Configurazione Reach RS3 come Base utilizzando NTRIP locale

ATTENZIONE

Questa configurazione funzionerà per il tuo drone DJI RTK solo se supporta una connessione Wi-Fi.

Per impostare Reach RS3 come Base per il drone DJI Phantom 4 RTK (o altri droni DJI Enteprise con RTK) utilizzando l'opzione NTRIP locale in Emlid Flow, segui le indicazione:

1. Posiziona il tuo Reach RS3 sul treppiede e forniscigli una visione del cielo limpida

2. Apri Emlid Flow e connettiti al tuo Reach RS3

3. Tocca Base output e seleziona l'opzione Local NTRIP

4. Tocca il pulsante Information per accedere alla pagina con le credenziali del Rover

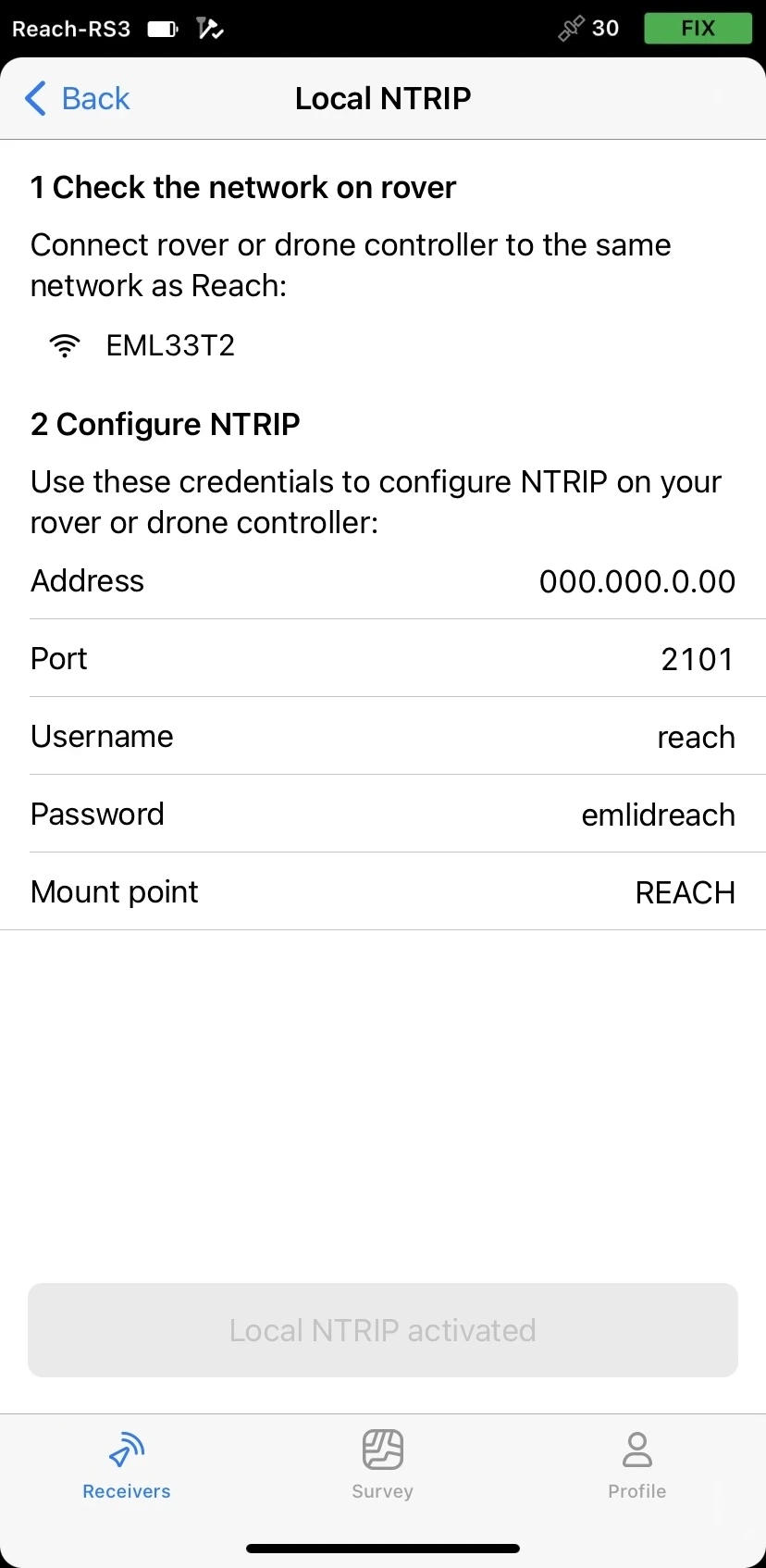

Accesso al Local NTRIP per la configurazione di Reach RS3 come base per il tuo drone DJI Enteprise

1. Connetti il ​​controller del tuo drone alla stessa rete Wi-Fi del tuo Reach RS3.

NOTE

Per garantire una connessione corretta, mantieni una distanza di diversi metri tra il controller del drone e la Base.

Una volta configurata la Base, puoi procedere alla configurazione del drone come Rover. Clicca qui per vedere come fare.

Configurazione del drone RTK come Rover

Per configurare il tuo DJI Phantom 4 RTK come Rover (o qualsiasi altro drone DJI Enterprise RTK), segui i passaggi seguenti:

1. Collega il controller al tuo drone

2. Apri GS RTK (per il Phantom 4 RTK) o DJI Pilot 2

3. Seleziona il menu Plan o Fly . Se scegli Plan , seleziona un metodo di pianificazione

4. Apri Settings toccando l'icona dei 3 punti nell'angolo in alto a destra

5. Vai alla scheda RTK settings

6. In RTK Service Type , scegli Custom network RTK e compila il modulo delle credenziali NTRIP.

NOTA

Inserisci le credenziali ottenute quando accedi a Emlid Caster o abiliti l'opzione Local NTRIP in Emlid Flow. Assicurati di utilizzare le credenziali per il Rover.

RTK Setting e Custom network RTK

1. Tocca il pulsante Connect. Verrà visualizzato il messaggio "Network RTK server connection successful". Ciò significa che la Base è collegata correttamente.

Inserimento dei dati e collegamento corretto della Base in RTK Settings

Esegui il volo

Quando imposti la comunicazione tra il tuo Reach RS3 e un drone, puoi eseguire il volo. Fornisci a DJI Phantom RTK (o al tuo drone DJI Enterprise RTK) una visuale del cielo limpida e procedi con la missione.

Dopo aver configurato Reach RS3 come Base e il drone RTK come Rover sei pronto per volare

Una volta completato il volo, è possibile scaricare le immagini geotaggate e utilizzarle per un'ulteriore mappatura nel tuo software di fotogrammetria.
