# Specifiche Reach RS3

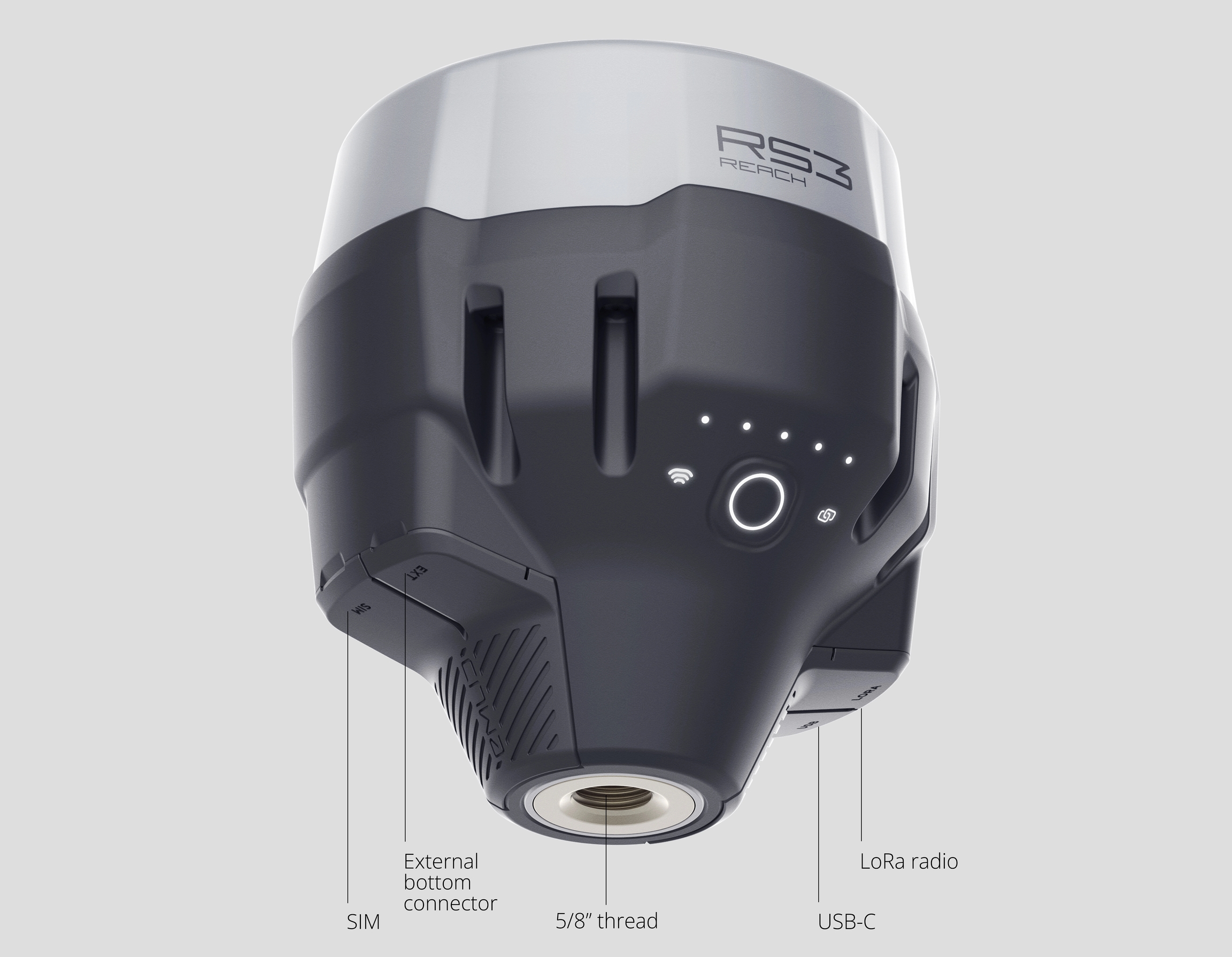

<figure><img src="https://docs.emlid.com/reachrs3/img/specs/ports-spec-rs3.webp" alt="Parte inferiore dell&#x27;antenna GNSS Reah RS3"><figcaption><p>Parte inferiore dell'antenna GNSS Reah RS3</p></figcaption></figure>

### Slot e attacco parte inferiore  <a href="#sim-card-slot" id="sim-card-slot"></a>

#### Slot per scheda SIM <a href="#sim-card-slot" id="sim-card-slot"></a>

Reach RS3 dispone di un modem LTE integrato con fallback 3G/2G e copertura globale. Per ottenere le correzioni da NTRIP, è sufficiente inserire la scheda SIM GSM all'interno di Reach RS3 e configurarla seguendo la guida [**Connessione di Reach a Internet tramite modem integrato**](/gps-topografici/emlid-reach-rs3/rtk/connessione-reach-rs3-ad-internet/connessione-reach-rs3-ad-internet-tramite-modem-integrato.md)**.**

#### Connettore inferiore esterno <a href="#external-bottom-connector" id="external-bottom-connector"></a>

Reach RS3 è dotato di un connettore inferiore esterno che può essere utilizzato in diversi modi:

* Per fornire alimentazione costante da una batteria esterna. In Emlid Flow, puoi anche configurare il ricevitore in modo che si accenda e si spenga automaticamente quando una batteria esterna viene collegata o scollegata. È utile quando si vuole allestire RS3 come Base permanente o integrarlo con un trattore per l'agricoltura di precisione.
* Per stabilire la comunicazione RTK con dispositivi di terze parti. È possibile collegare una radio esterna tramite il connettore inferiore esterno e trasmettere le correzioni utilizzando il protocollo di comunicazione seriale RS-232.
* Per trasmettere in streaming la posizione di Reach ad altri dispositivi o app di terze parti. Puoi connettere un dispositivo o un'app di terze parti tramite il connettore inferiore esterno e trasmettere in streaming la posizione di Reach utilizzando il protocollo di comunicazione seriale RS-232. Devi solo abilitare l'opzione di streaming della posizione in Emlid Flow.

#### Porta USB-C <a href="#usb-c-port" id="usb-c-port"></a>

Il ricevitore Reach RS3 può essere caricato tramite un cavo USB-C collegato al power bank o all'adattatore USB.

Per stabilire una comunicazione RTK con dispositivi di terze parti, è possibile collegare la radio esterna tramite la porta USB-C.

Puoi abilitare lo streaming della posizione su altri dispositivi o app di terze parti tramite la porta USB-C. Devi solo attivare lo streaming della posizione in Emlid Flow.

#### Porta radio LoRa <a href="#lora-radio-port" id="lora-radio-port"></a>

Reach RS3 dispone di una radio LoRa integrata a bassa potenza per la comunicazione RTK tra i dispositivi Reach. Collega l'antenna LoRa e imposta il collegamento LoRa seguendo la guida  [**Come impostare RTK su LoRa radio**](/gps-topografici/emlid-reach-rs3/rtk/configurazione-reach-rs3/come-configurazione-rtk-su-lora-radio.md) per lavorare sulle linee di base fino a 8 km con Emlid Flow.

#### Filettatura da 5/8". <a href="#id-58-thread" id="id-58-thread"></a>

Reach RS3 può essere posizionato sul palo di rilevamento o sul treppiede utilizzando questa filettatura.

### Specifiche meccaniche <a href="#mechanical-specs" id="mechanical-specs"></a>

| Nome del file                           | Link per scaricare                                                                        |
| --------------------------------------- | ----------------------------------------------------------------------------------------- |
| Disegno tecnico di Reach RS3            | [disegno-reachrs3 \[PDF, 1,4 MB\]](https://files.emlid.com/hardware/reachrs3-drawing.pdf) |
| Modello 3D in formato STEP di Reach RS3 | [reachrs3 \[STEP, 38,6 MB\]](https://files.emlid.com/hardware/reachrs3.step)              |
| Modello 3D in formato IGEC di Reach RS3 | [reachrs3 \[IGES, 43,7 MB\]](https://files.emlid.com/hardware/reachrs3.iges)              |

### Specifiche elettriche <a href="#electrical-specs" id="electrical-specs"></a>

Il punto di riferimento dell'antenna (ARP) di Reach RS3 è situato nella parte inferiore del ricevitore. Per Reach RS3, la distanza tra l'antenna ARP e GNSS è 134 mm.

[Pinout del connettore inferiore esterno Reach RS3 \[PDF, 501 KB\]](https://files.emlid.com/hardware/RS3_external_bottom_connector.pdf)

### Specifiche dei cavi di prolunga <a href="#extension-cables-specs" id="extension-cables-specs"></a>

| Tipo di cavo                | Link per scaricare                                                                         |
| --------------------------- | ------------------------------------------------------------------------------------------ |
| Senza secondo connettore 2m | [senza connettore \[PDF, 135 KB\]](https://files.emlid.com/hardware/without-connector.pdf) |
| DB9F 2m                     | [DB9F \[PDF, 139 KB\]](https://files.emlid.com/hardware/DB9F.pdf)                          |
| DB9 2m                      | [DB9 \[PDF, 139 KB\]](https://files.emlid.com/hardware/DB9.pdf)                            |

### Numero di serie <a href="#serial-number" id="serial-number"></a>

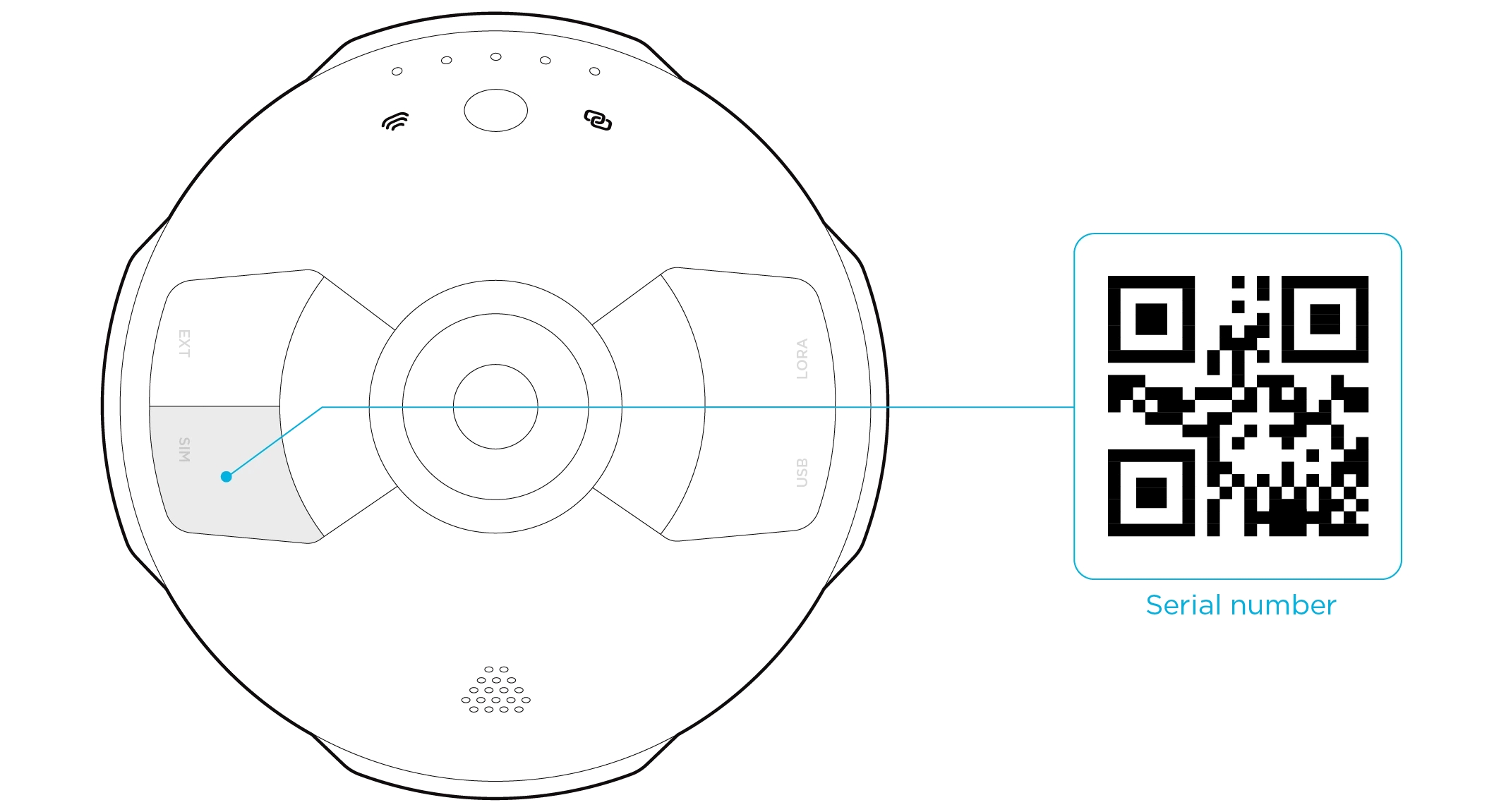

Scansiona il codice QR sotto il coperchio dello slot della scheda SIM per vedere il numero di serie del tuo Reach RS3.

<figure><img src="https://docs.emlid.com/reachrs3/img/specs/SN-RS2.webp" alt="Scansiona il QR Code per vedere il numero di serie di Emlid Reach RS3"><figcaption><p>Scansiona il QR Code per vedere il numero di serie di Emlid Reach RS3</p></figcaption></figure>

### &#x20;prestazionali <a href="#performance-specs" id="performance-specs"></a>

[Scheda tecnica per Reach RS3 \[PDF, 680 KB\]](https://files-emlid.s3.eu-central-1.amazonaws.com/docs/RS3-Datasheet-UHF.pdf)<br>

### [Panoramica](https://docs.emlid.com/reachrs3/specifications/specs#ports-overview) dei porti <a href="#ports-overview" id="ports-overview"></a>

![](https://docs.emlid.com/reachrs3/img/specs/ports-spec-rs3.webp)

#### [Slot](https://docs.emlid.com/reachrs3/specifications/specs#sim-card-slot) per scheda SIM <a href="#sim-card-slot" id="sim-card-slot"></a>

Reach RS3 dispone di un modem LTE integrato con fallback 3G/2G e copertura globale. Per ottenere le correzioni da NTRIP, è sufficiente inserire la scheda SIM GSM all'interno di Reach RS3 e configurarla seguendo la guida [Connessione di Reach a Internet tramite modem integrato](https://docs.emlid.com/reachrs3/rtk-quickstart/connecting-reach-to-the-internet/enabling-cellular-modem) .

#### [Connettore](https://docs.emlid.com/reachrs3/specifications/specs#external-bottom-connector) inferiore esterno <a href="#external-bottom-connector" id="external-bottom-connector"></a>

Reach RS3 è dotato di un connettore inferiore esterno che può essere utilizzato in diversi modi:

* Per fornire alimentazione costante da una batteria esterna. In Emlid Flow, puoi anche configurare il ricevitore in modo che si accenda e si spenga automaticamente quando una batteria esterna viene collegata o scollegata. È utile quando si vuole allestire RS3 come base permanente o integrarlo con un trattore per l'agricoltura di precisione.
* Per stabilire la comunicazione RTK con dispositivi di terze parti. È possibile collegare una radio esterna tramite il connettore inferiore esterno e trasmettere le correzioni utilizzando il protocollo di comunicazione seriale RS-232.
* Per trasmettere in streaming la posizione di Reach ad altri dispositivi o app di terze parti. Puoi connettere un dispositivo o un'app di terze parti tramite il connettore inferiore esterno e trasmettere in streaming la posizione di Reach utilizzando il protocollo di comunicazione seriale RS-232. Devi solo abilitare l'opzione di streaming della posizione in Emlid Flow.

#### [Porta](https://docs.emlid.com/reachrs3/specifications/specs#usb-c-port) USB-C <a href="#usb-c-port" id="usb-c-port"></a>

Il ricevitore Reach RS3 può essere caricato tramite un cavo USB-C collegato al power bank o all'adattatore USB.

Per stabilire una comunicazione RTK con dispositivi di terze parti, è possibile collegare la radio esterna tramite la porta USB-C.

Puoi abilitare lo streaming della posizione su altri dispositivi o app di terze parti tramite la porta USB-C. Devi solo attivare lo streaming della posizione in Emlid Flow.

#### [Porta](https://docs.emlid.com/reachrs3/specifications/specs#lora-radio-port) radio LoRa <a href="#lora-radio-port" id="lora-radio-port"></a>

Reach RS3 dispone di una radio LoRa integrata a bassa potenza per la comunicazione RTK tra i dispositivi Reach. Collega l'antenna LoRa e imposta il collegamento LoRa seguendo la guida [radio Come impostare RTK su LoRa](https://docs.emlid.com/reachrs3/rtk-quickstart/reachrs3-kit/rtk-over-lora) per lavorare sulle linee di base fino a 8 km in linea di vista Emlid Flow.

#### [Filettatura](https://docs.emlid.com/reachrs3/specifications/specs#58-thread) da 5/8". <a href="#id-58-thread" id="id-58-thread"></a>

Reach RS3 può essere posizionato sul palo di rilevamento o sul treppiede utilizzando questa filettatura.

### [Specifiche](https://docs.emlid.com/reachrs3/specifications/specs#mechanical-specs) meccaniche <a href="#mechanical-specs" id="mechanical-specs"></a>

| Nome del file                               | Link per scaricare                                                                        |
| ------------------------------------------- | ----------------------------------------------------------------------------------------- |
| Raggiungere il disegno generale RS3         | [disegno-reachrs3 \[PDF, 1,4 MB\]](https://files.emlid.com/hardware/reachrs3-drawing.pdf) |
| Raggiungi il modello 3D RS3 in formato STEP | [raggiungonors3 \[PASSO, 38,6 MB\]](https://files.emlid.com/hardware/reachrs3.step)       |
| Raggiungi il modello 3D RS3 in formato IGES | [raggiungerers3 \[IGES, 43,7 MB\]](https://files.emlid.com/hardware/reachrs3.iges)        |

### [Specifiche](https://docs.emlid.com/reachrs3/specifications/specs#electrical-specs) elettriche <a href="#electrical-specs" id="electrical-specs"></a>

Il punto di riferimento dell'antenna (ARP) di Reach RS3 è situato nella parte inferiore del ricevitore. Per Reach RS3, la distanza tra l'antenna ARP e GNSS è 134 mm.

[Pinout del connettore inferiore esterno Reach RS3 \[PDF, 501 KB\]](https://files.emlid.com/hardware/RS3_external_bottom_connector.pdf)

### [Specifiche](https://docs.emlid.com/reachrs3/specifications/specs#extension-cables-specs) dei cavi di prolunga <a href="#extension-cables-specs" id="extension-cables-specs"></a>

| Tipo di cavo                | Link per scaricare                                                                         |
| --------------------------- | ------------------------------------------------------------------------------------------ |
| Senza secondo connettore 2m | [senza connettore \[PDF, 135 KB\]](https://files.emlid.com/hardware/without-connector.pdf) |
| DB9F 2 metri                | [DB9F \[PDF, 139 KB\]](https://files.emlid.com/hardware/DB9F.pdf)                          |
| DB9 2m                      | [DB9 \[PDF, 139 KB\]](https://files.emlid.com/hardware/DB9.pdf)                            |

### [Numero](https://docs.emlid.com/reachrs3/specifications/specs#serial-number) di serie <a href="#serial-number" id="serial-number"></a>

Scansiona il codice QR sotto il coperchio dello slot della scheda SIM per vedere il numero di serie del tuo Reach RS3.

<br>

![](https://docs.emlid.com/reachrs3/img/specs/SN-RS2.webp)


---
