# Creazione del progetto

**iGUIDE Planix Pro** è uno strumento avanzato per i rilievi di interni che ti permette di ottenere elaborati **2D** e **tour virtuali 3D** in modo efficiente e preciso. Ecco come creare un progetto e fare le scansioni con iGUIDE Planix:

### Impostazioni iniziali

1. **Apri le impostazioni**: Accedi alle impostazioni del tuo dispositivo.
2. **Seleziona la rete Wi-Fi**: Cerca e seleziona la rete Wi-Fi del tuo iGUIDE, questa rete sarà denominata “planix-XXXXXX”
3. **Inserisci la password**: La password per accedere alla rete Wi-Fi è il **numero di serie della tua fotocamera**.
4. **Apri il browser**: Utilizza Safari o un altro browser sul tuo dispositivo.
5. **Indirizzo IP**: Digita l’indirizzo IP **192.168.5.1** nella barra degli indirizzi del browser e caricalo.

Avvia il software iGUIDE sul tuo dispositivo.

### Crea il progetto

1. Inizia creando un nuovo progetto nel software **iGUIDE**.

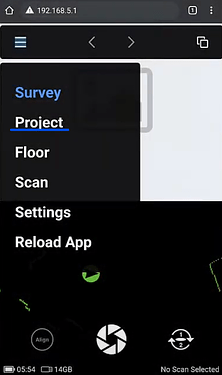

<figure><img src="https://forum.strumentitopografici.it/uploads/default/optimized/1X/cab2981a6ef3e97fa658fa906fca8ecc7a944e12_2_222x375.png" alt="Creazione del progetto nell&#x27;app Survey di iGUIDE" width="188"><figcaption><p>Creazione del progetto nell'app Survey di iGUIDE</p></figcaption></figure>

2. Assegna un titolo chiaro e definisci lo spessore di un muro esterno.

{% hint style="info" %} <mark style="color:blue;">**NOTA**</mark>

<mark style="color:blue;">Per convenzione puoi misurare lo</mark> <mark style="color:blue;"></mark><mark style="color:blue;">**spessore**</mark> <mark style="color:blue;"></mark><mark style="color:blue;">della parete situata all’ingresso, utilizzando un metro laser o una rullina metrica.</mark>
{% endhint %}

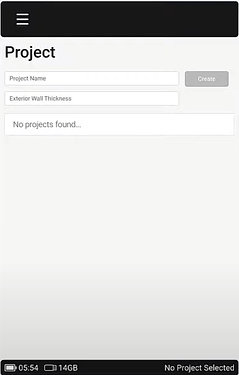

<figure><img src="https://forum.strumentitopografici.it/uploads/default/optimized/1X/77109c337b797121444fed09df776677bb422e85_2_239x375.png" alt="Assegna un titolo al progetto iGUIDE"><figcaption><p>Assegna un titolo al progetto iGUIDE</p></figcaption></figure>

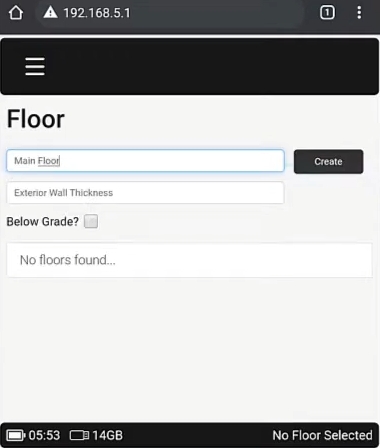

3. Una volta che il progetto è stato creato, ti verrà chiesto di inserire il **piano di riferimento.** Puoi inserirlo manualmente o selezionarlo da un elenco a discesa.

<figure><img src="https://forum.strumentitopografici.it/uploads/default/original/1X/e179a06185762e74bb1530d6272991e8c360a75d.png" alt="Definisci il piano della proprietà che intendi scansionare"><figcaption><p>Definisci il piano della proprietà che intendi scansionare</p></figcaption></figure>

{% hint style="danger" %}

### <mark style="color:red;">**Azioni da eseguire prima di iniziare a scansionare**</mark><mark style="color:red;">:</mark>

* <mark style="color:red;">Esegui la calibrazione della bussola</mark>
* <mark style="color:red;">Posiziona il treppiede in</mark> <mark style="color:red;"></mark><mark style="color:red;">**bolla**</mark> <mark style="color:red;"></mark><mark style="color:red;">e accertati che i piedi siano correttamente bloccati e stabili</mark>
* <mark style="color:red;">Stabilisci l’altezza del treppiede; posiziona l’obbiettivo della fotocamera a circa</mark> <mark style="color:red;"></mark><mark style="color:red;">**150 cm**</mark> <mark style="color:red;"></mark><mark style="color:red;">per scansioni corrette e ottimali.</mark>
* <mark style="color:red;">Procedi con la calibrazione della</mark> <mark style="color:red;"></mark><mark style="color:red;">**Ricoh Theta**</mark><mark style="color:red;">, utilizzando un angolo chiuso distante</mark> <mark style="color:red;"></mark><mark style="color:red;">**2.50 m**</mark><mark style="color:red;">.</mark>
  {% endhint %}

### **Fase di scansione**&#x20;

Durante la scansione, il tuo compito sarà solo quello di rilevare la zona d’interesse. Per creare la tua prima scansione, fai tap sul tasto centrale; sentirai il segnale acustico della Ricoh Theta.&#x20;

Procedi spostando il laser scanner iGUIDE nella posizione successiva per eseguire le prossime scansioni.&#x20;

{% hint style="info" %} <mark style="color:blue;">**NOTA**</mark>

<mark style="color:blue;">Per risultati accurati la distanza massima tra una scansione e la successiva deve essere al massimo 4 metri. Evita di trovarti a più di 5 m dalle</mark> <mark style="color:blue;"></mark>*<mark style="color:blue;">caratteristiche</mark>* <mark style="color:blue;"></mark><mark style="color:blue;">rilevanti (muri, porte, finestre) al fine di garantire un’adeguata linea visiva e una sovrapposizione delle scansioni.</mark>
{% endhint %}

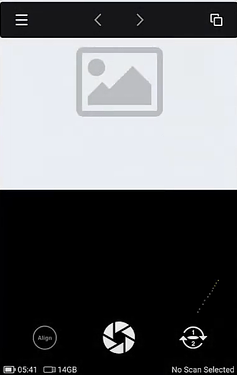

<figure><img src="https://forum.strumentitopografici.it/uploads/default/optimized/1X/59c48ab391b1c0cd63a6adfb8aee0d35e99c249f_2_237x375.png" alt="Fase di scansione in iGUIDEL&#x27;app Survey quando si è in fase di scansione"><figcaption><p>L'app Survey quando si è in fase di scansione</p></figcaption></figure>

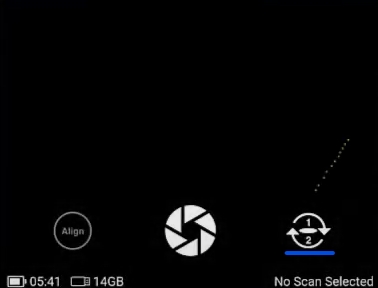

La modalità a due scatti è utile per spazi ampi, in determinati casi dove non puoi "nasconderti" ed evitare di trovarti all’interno dell’obbiettivo. Dovrai posizionarti nella parte anteriore e procedere cliccando il comando dedicato;  poi successivamente dovrai spostarti nella parte posteriore e dovrai completare l'operazione. Dovrai effettuare quindi due scansioni di **180°** per avere una scansione completa di **360°**.

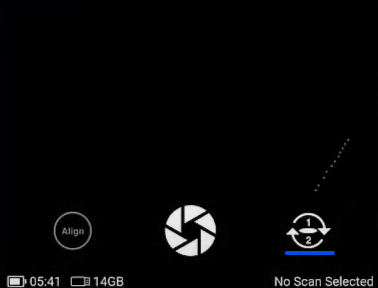

<figure><img src="https://forum.strumentitopografici.it/uploads/default/original/1X/7cfb468aa10f875d08970b58018fbd14ae64123f.png" alt="Modalità a due scatti - Camera a 180°"><figcaption><p>Modalità a due scatti - Camera a 180°</p></figcaption></figure>

**iGUIDE Planix** ti fornirà il pieno controllo durante la fase di rilievo, mostrandoti in tempo reale la planimetria interattiva e tutte le immagini a 360° delle scansioni che effettuerai.

Assicurati di configurare correttamente i parametri del dispositivo e posizionarlo in modo ottimale per ottenere risultati accurati.

### Esportazione del rilievo

Una volta eseguito il tuo rilievo procedi con la rimozione sicura dell’unità flash **USB**.\
Potrai caricare il dato acquisito sul tuo **PC** e avrai la possibilità di utilizzare il software **Stitch** per apportare modifiche.&#x20;

{% hint style="info" %} <mark style="color:blue;">**NOTA**</mark>\ <mark style="color:blue;">Per saperne di più sul software Stitch,</mark> [<mark style="color:blue;">**consulata le guide dedicate cliccando qui.**</mark>](https://help.strumentitopografici.it/laser-scanner/iguide/software-stitch)
{% endhint %}
